突破成本與彈性限制：結合 PyroScience 與 Arduino 的溶氧控制新方案
在水生生物學、環境生態與生物製程研究中，溶氧（Dissolved Oxygen, DO）的精確控制，是確保實驗重現性與數據可靠性的關鍵。然而，傳統商用溶氧控制系統往往價格高昂，且多為封閉式架構，在面對多變的研究需求（如動態模擬或系統整合）時，彈性相對有限。
近期發表於《Journal of Experimental Biology》的研究提出一項創新應用：結合 Arduino 微控制器與 PyroScience 光學氧氣感測技術，建立一套兼具成本效益、高彈性與穩定控制能力的自動化溶氧控制系統。
技術核心與優勢
相較於傳統系統，該方案展現出以下關鍵特點：
- 數位通訊整合：透過串列通訊直接讀取感測數據，有效降低外部干擾對訊號的影響
- 回授控制機制（Feedback Control）：依據即時溶氧數據自動調整氣體輸入，使濃度穩定接近設定值
- 高度彈性與擴充性：可依實驗需求整合不同感測器與控制元件
- 成本效益佳：相較傳統商用設備，整體建置成本顯著降低
系統架構
該系統主要由以下組成：
- 光學氧氣量測設備（如 FireSting-O₂ 系列）
- 光學氧氣感測探頭（如 OXROB 系列）
- Arduino 微控制器（作為控制核心）
- 氣體控制模組（如電磁閥與氣體供應源）
- 溫度感測元件（用於數據補償）

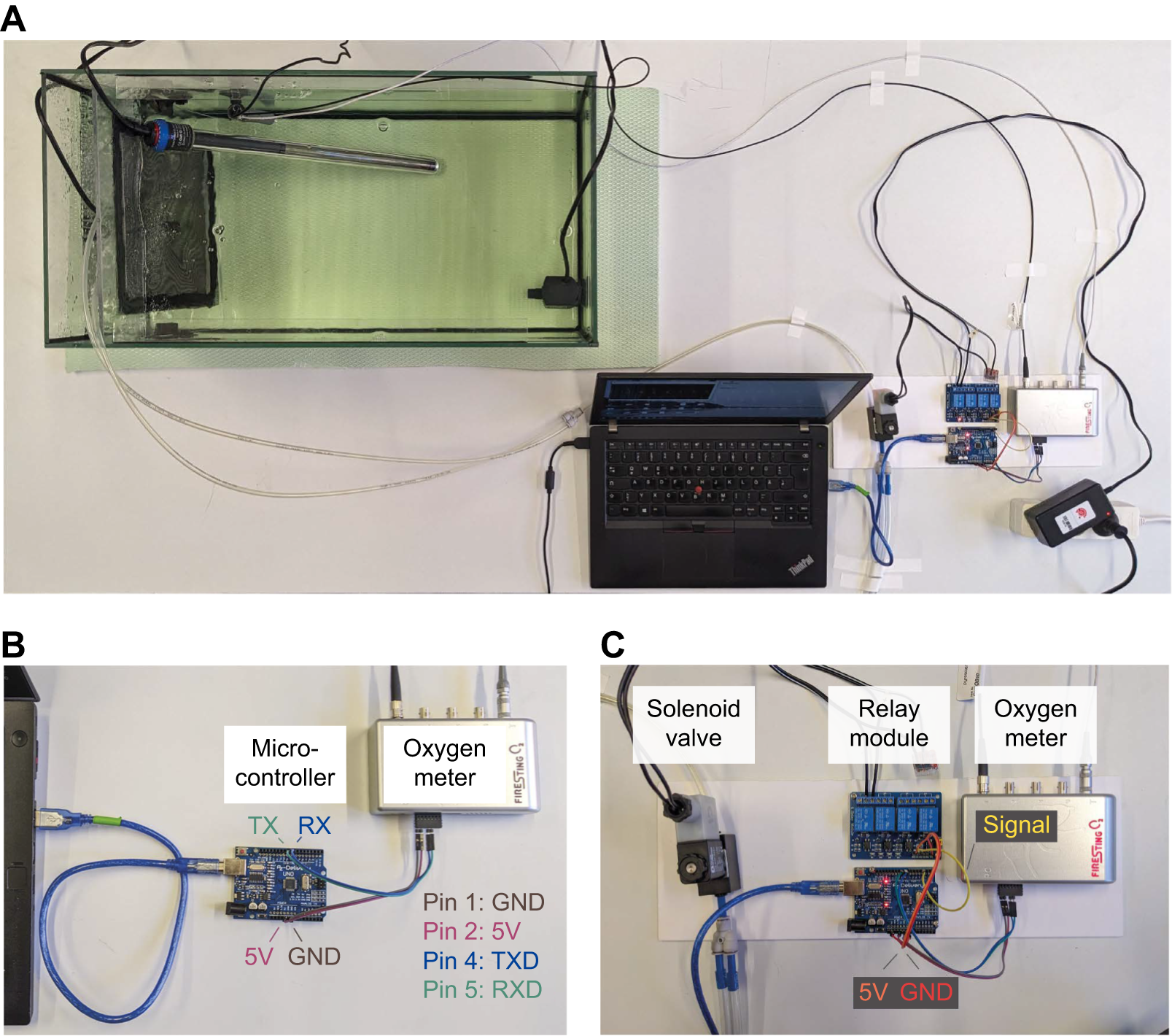

(A) 系統俯視圖說明
氮氣透過兩個氣體擴散器導入水槽左側。為避免氣泡直接影響量測區域，擴散器與水槽主體之間設置一個附有黑色塑膠網的隔板。水槽內配置兩個小型幫浦以促進水體均勻混合，同時放置一支連接恆溫控制器的加熱棒，用於維持穩定水溫。此外，水槽中亦設置溫度探針與耐用型溶氧（DO）探頭，並連接至 FireStingO₂ 量測儀進行即時監測。
(B) 控制系統連接方式
Arduino 微控制器透過 USB 與電腦連接，同時使用跳線（jumper wires）連接至氧氣量測儀的 X1 連接埠，以進行數據通訊與控制。
(C) 電磁閥控制電路
電磁閥電源的接地端（ground terminal）經由繼電器模組的常開接點（normally open contacts）進行控制，以達到氣體通斷的自動切換。註解：GND：接地端RX / RXD：接收端（Receive pin）TX / TXD：傳輸端（Transmit pin）
應用情境
研究中展示了三種典型應用模式：
- 單點濃度控制（Setpoint Control）
- 快速將溶氧濃度調整至目標值並穩定維持，適用於缺氧或控制條件實驗
- 動態變化控制（Dynamic / Sequential Control）
- 依預設條件進行溶氧變化，模擬自然環境中的氧氣波動
- 長時間穩定運行（Long-term Monitoring）
- 系統可持續運作於長時間實驗中，適用於慢變化或長期觀測研究
實驗結果
研究結果顯示：
- 系統可在合理時間內達到並維持設定溶氧濃度
- 不同操作條件下具備良好的穩定性與重現性
- 長時間運行過程中，控制表現維持一致
這些結果顯示該系統具備應用於多樣研究場景的可行性與可靠性。

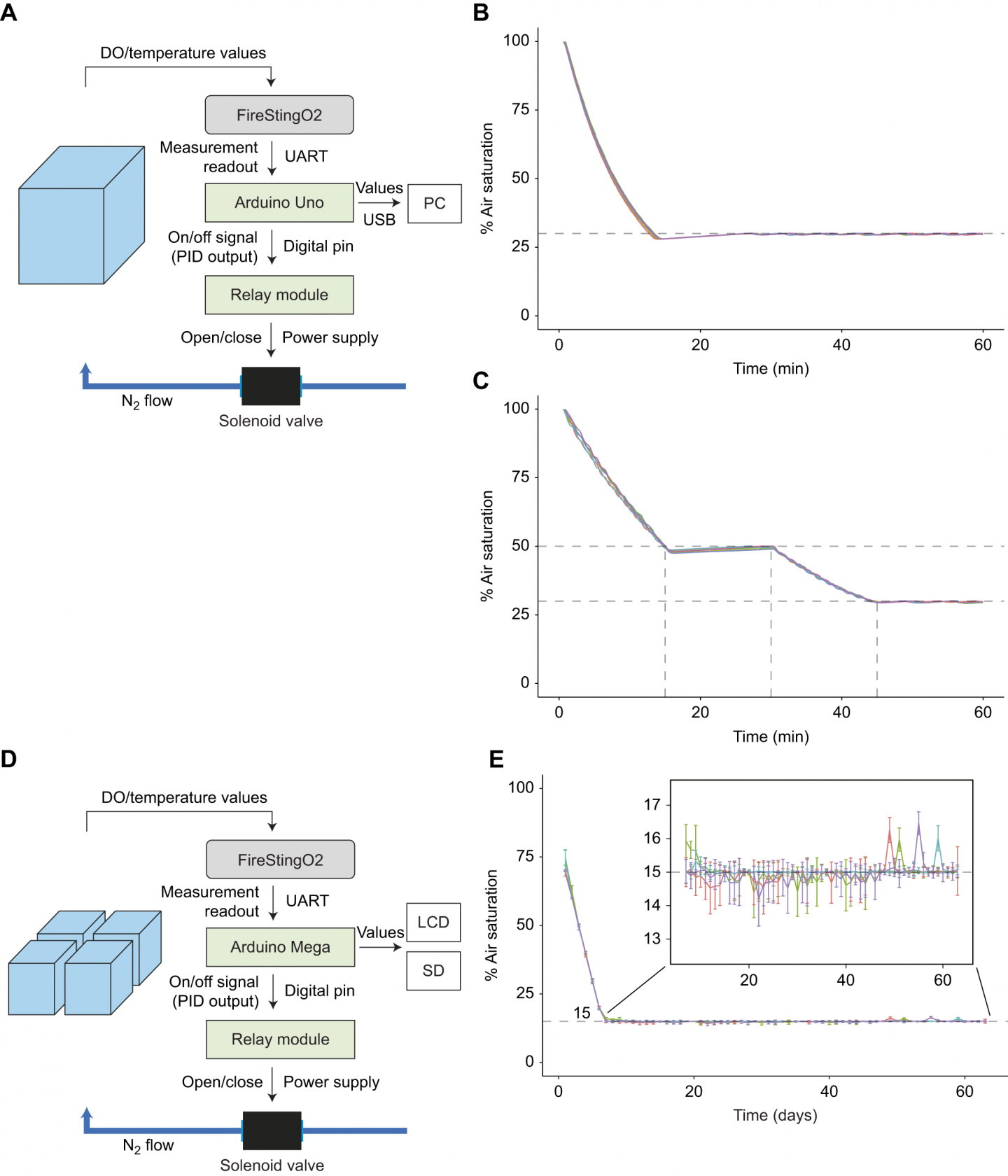

三種實驗配置之控制系統示意（左）與對應結果（右）
(A–C)
短期溶氧（DO）控制系統示意圖（A），以及在不同控制模式下的溶氧變化結果：
單一設定值（Static）：急性溶氧變化控制，採固定目標值（n = 6 次試驗）（B）
多重設定值（Sequence）：依固定速率進行多段溶氧變化（n = 6 次試驗）（C）
(D–E)
長期溶氧控制系統（D），可同時對四個水槽進行控制，以及其每日溶氧變化結果（平均值與標準差，n = 4）（E）
圖中說明：
虛線水平線表示目標溶氧設定值（DO setpoints）
虛線垂直線表示不同控制階段之間的切換時間點
註：PID（比例－積分－微分控制器，Proportional-Integral-Derivative controller）
應用價值
此技術大幅降低高精度溶氧控制的門檻，適用於：
- 水生生物與缺氧耐受研究
- 微生物呼吸與代謝分析
- 氣候變遷與低氧環境模擬
- 生物反應器與培養系統控制
同時也展現 PyroScience 光學感測技術在自動化控制與系統整合應用上的高度潛力。
結語
隨著科研需求朝向高精度、長時間監測與系統整合發展，結合開放式控制平台與光學感測技術的解決方案，正逐漸成為實驗室與環境研究的重要工具。
作為 PyroScience 在台灣的代理商，我們除提供完整的光學感測產品外，也可協助客戶進行系統整合與應用導入，協助將研究構想轉化為實際可行的解決方案。
資料來源：PyroScience 官方網站、Journal of Experimental Biology 期刊
